3MP+PTC自持式保護器的核心由預校準的突跳式雙金屬碟片構成，其被焊接至金屬外殼，與端子一體成型。外殼上覆蓋有板材，板上焊接電阻發熱絲來提高裝置的電流靈敏度。PTC片利用夾子安裝在金屬外殼的頂部，以滿足自持要求。各種標準的端子連接配置與精選材料使產品易于操作和安裝?？筛鶕?jù)用戶需求定制端子連接配置。帶連接器的導線可方便地與標準壓接端子連接。可提供各種標準導線配置，用戶可按需定制。

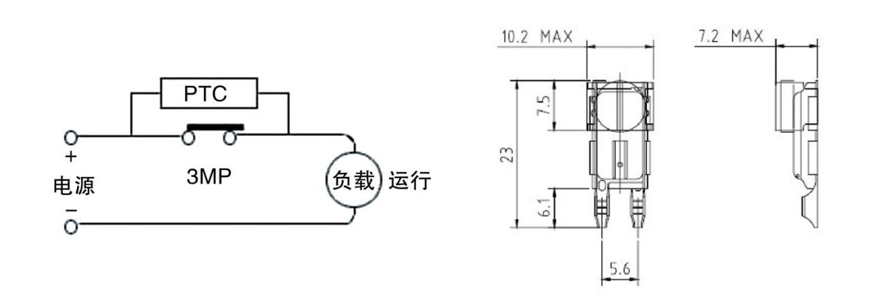

3MP+PTC自持式裝置的工作原理簡單有效，該保護器的動作取決于通過該保護器的電流以及周邊環境的溫度。當?shù)_到預設溫度時，電路被切斷。由于PTC片的自恒溫式發熱，雙金屬碟片的溫度不會下降至閉合溫度。觸點會保持?jǐn)嚅_狀態，直到用戶關閉設備，從而確保更高的安全性。設備被關閉后，整個裝置溫度降至安全值后，觸點自動復位。雙金屬碟片在過載情況下對溫度和電流很敏感。在堵轉情況下，電阻發熱絲與雙金屬碟片的組合能夠提供極其準確的跳閘時間，起到最大保護作用。
