產品綜述
KW***℃*T，金屬外殼的溫度保護器，是我司開發的一款ZHUAN LI產品(ZHUAN LI號:KW型：ZL200620126343.3;KW-E型：ZL200630089003.3)
馬達熱保護器/熱斷路器
無閃動，精確的工作溫度
采用金屬外殼的小型熱保護器
以非載流器件設計實現穩定，可靠、長久的使用壽命
應用范圍
KW系列鐵殼熱保護器設計用于1.5馬力以下的各類馬達，風扇電機、洗衣機等小家電產品、變壓器、鎮流器、電池組、過膠機、螺線管、電熱電器等，它可作為自行復位的熱斷路器（2B類型），電機熱保護器（3C類型）和鎮流器熱保護器。

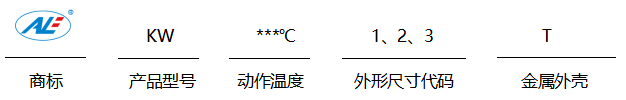

編號命名參考
設計原理
KW結構設計簡單，由條形高靈敏雙金屬元件、動觸頭、靜觸片、耐溫導線等組成。雙金屬元件固定在底板上，處于固定狀態、動觸頭與靜觸片閉合，電路導通。當使用電器因故發熱，溫度上升到該產品額定動作溫度值時，雙金屬元件受熱產生內應力而迅 速動作，推開動觸頭，使觸點斷開，切斷電源，電器停止工作，從而起到過熱保護作用。當被保護電器溫度下降到該產品的額定復位溫度值時，雙金屬元件恢復到初始原狀態動觸點閉合，電器恢復工作。該產品的保護功能可分為常開型、常閉型兩種，即溫度達到設計值時導通電路和斷開電路。
KW既可直接連接繞組，也可通過夾緊或插入方式安裝在樹脂密封的電機外部。它可直接切斷電路。由于切斷電源的脫扣時間取決于KW熱保護器的工作溫度，所以應正確選擇溫度等級，通過參考性能曲線，可選擇與電機匹配的型號。
由于采用了金屬外殼，因此KW保護器具有更強勁的機械強度，可采用絕緣護套包覆，與電機的金屬部件絕緣措施。
安規認證
UL&CUL：E258861（UL2111標準）
CQC：10002045189（GB14536.1-2008標準；GB14536.3-2008標準）電動機熱保護器
16002154156（GB14536.1-2008標準；GB14536.3-2008標準）電機熱保護器
20002239040（GB14536.1-2008標準；GB14536.10-2008標準）溫度敏感控制器
20002239041（GB14536.1-2008標準；GB14536.3-2008標準）電動機熱保護器
TUV：50366282（EN60730-1標準；EN60730-2-9標準，鐵殼1萬次壽命）
VDE：40030067（EN60730-1標準；EN60730-2-2標準）
KC：ZU02045-17003（K60730-1標準；K60730-2-9標準）
CB：CN35137-M1（IEC60730-2-2標準）
DE2-021471（IEC60730-2-9標準）
ZHUAN LI號
KW型：ZL200620126343.3
KW-E型：ZL200630089003.3
觸點容量
型號MODEL | 電壓 Voltage | 60V-DC | 120V-AC | 250V-AC | 380V-AC |
KW-1T/E | 電流 Current | 6A/10A | 6A/10A | 6A/10A | / |
KW-2T | 電流 Current | 15A/25A | 15A/25A | 15A/25A | / |
KW-2T04 | 電流 Current | / | / | / | 3A |
KW-2T05 | 電流 Current | / | / | / | 5A |
KW-3T02 | 電流 Current | 5A | 5A | 5A | / |
KW-E03 | 電流 Current | 6A | 6A | 6A | / |
KW-1T03 | 電流 Current | 6A | 6A | 6A | / |
KW-F | 電流 Current | 2A | 2A | 2A | / |
KW-G | 電流 Current | 2A | 2A | 2A | / |
KW-P | 電流 Current | 10A/16A | 10A/16A | 10A/16A | / |
動作溫度 | 復位溫度 | 動作溫度 | 復位溫度 |
40±5℃ | ≥27℃ | 105±5℃ | 70±15℃ |
45±5℃ | ≥30℃ | 110±5℃ | 70±15℃ |
50±5℃ | ≥30℃ | 115±5℃ | 75±15℃ |
55±5℃ | ≥30℃ | 120±5℃ | 80±15℃ |
60±5℃ | ≥35℃ | 125±5℃ | 85±15℃ |
65±5℃ | 40±15℃ | 130±5℃ | 90±15℃ |
70±5℃ | 45±15℃ | 135±5℃ | 95±15℃ |
75±5℃ | 50±15℃ | 140±5℃ | 100±15℃ |
80±5℃ | 55±15℃ | 145±5℃ | 105±15℃ |
85±5℃ | 60±15℃ | 150±5℃ | 110±15℃ |
90±5℃ | 65±15℃ | 155±5℃ | 115±15℃ |
95±5℃ | 65±15℃ | 160±5℃ | 120±15℃ |
100±5℃ | 65±15℃ | 特殊規格按客戶要求定制 | |
動作溫度：40~160℃±5℃，每5℃一檔，為一個溫度規格。
復位溫度：為標稱動作溫度的2/3，公差為±15℃，或按客戶要求制作。
產品外形尺寸
型號Model | 金屬外殼 Metal outer case | |||
L（mm） | W（mm） | H（mm） | ||
KW-1T | 20.5（mm） | 7.4（mm） | 3.6（mm） | |
KW-1T03 | 19.6（mm） | 7.3（mm） | 3.6（mm） | |
KW-(2T) | 01 | 21（mm） | 8（mm） | 4（mm） |
03 | 22.5（mm） | 12（mm） | 4.8（mm） | |
04 | 20（mm） | 9（mm） | 4（mm） | |
05 | 22.5（mm） | 12（mm） | 4.8（mm） | |
KW-3T | 16（mm） | 6.4（mm） | 3.1（mm） | |
KW-（3T加厚型） | 16（mm） | 7.3（mm） | 3.8（mm） | |
KW-E | 20.5（mm） | 7.4（mm） | 3.6（mm） | |
KW-F | 17.5（mm） | 5.2（mm） | 4（mm） | |
KW-P | 26.5（mm） | 13（mm） | 9.5（mm） | |
近似值僅用于選擇樣品進行認證試驗

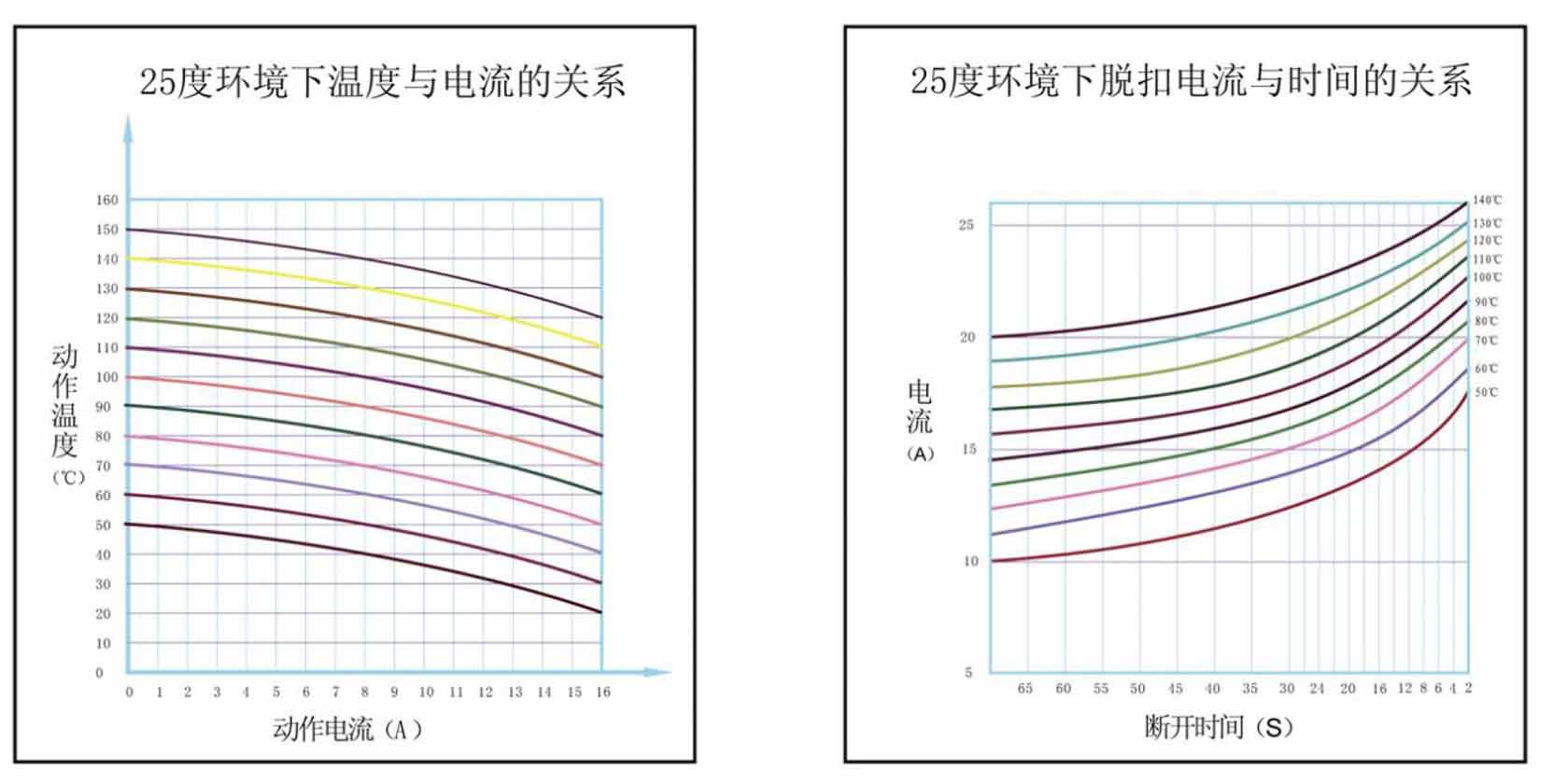

這些曲線僅用于在為特定應用選擇保護器時提供指導。在選擇保護器時還應考慮其他一些因素，例如與熱源之間的距離和安裝方法。脫扣時間取決于端子配置和安裝條件。
