產品綜述
電動家具升降器保護器,PTC溫度保護器為靈活使用有轉動件的設備提供級別保護，確保通過UL18天集成大電流的堵轉測試，確保提供堵轉狀況下強大的保護，自持發熱，斷電復位，安裝靈活。

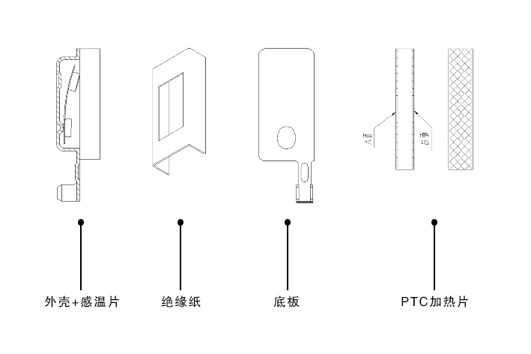

設計原理
17AM+PTC型溫度保護器是17AM溫度保護器的一種派生產品，在17AM溫度保護器的基礎上設置了PTC,該發熱元件與保護器觸點形成并聯電路，當保護器起控分離后，PTC兩極得到電壓后發熱，使得溫度傳導到內部的雙金屬片，致使觸點保持在分離狀態，設備處于停機狀態，等待排除設備故障或切斷電源。人為切斷電源后PTC加熱電阻即停止發熱，17AM溫度保護器經過一定時間的降溫后方可自動復位，設備恢復正常狀態。因而溫度保護器也同時具有斷電保護、延時保護功能，達到手動復位的功能，其保護功能更可靠、完全。
應用范圍
廣泛應用于串激馬達、粉碎機、攪拌機、吸塵器，清洗機、空壓機、園林工具、電動工具、水泵、各類有轉動件的設備。
技術特性
| 觸點容量 ： | 125V AC 18A用于TCO |
| 250V AC 9A用于TCO | |
| 250V AC 1A用于TBP | |
| 溫度范圍： | 40℃至180℃用于TCO/TMP |
| 斷開溫度公差： | ±3℃、±5℃、±7℃、±10℃，可按客戶需求定制 |
| 自動動作： | 馬達為3C類型 |
| 鎮流器為2C類型 | |
| TCO為2B類型 | |
| 工作時間： | 持續工作 |
| 污染狀況： | 常規 |
| 傳感元件范圍： | 全面控制 |
| 絕緣材料PTI值： | 250 |
| 防護等級： | IP00 |
| 電氣連接： | 繞組上，插入式、夾緊式、托架式、黏膠式等等 |
編號命名參考
安規認證
UL&CUL：E258861（UL2111標準）；E347255（UL873&UL60730-1&UL60730-2-9標準）
CQC：10002045187（GB14536.1-2008；GB14536.3-2008）電動機熱保護器
10002045187（GB14536.10-2008）多用途溫度敏感控制器
10002048854（GB14536.1-2008；GB14536.4-2008）鎮流器熱保護器
TUV：50178359（EN60730-1標準；EN60730-2-9標準）
VDE：40030705（EN60730-1標準；EN60730-2-2標準）
KC：ZU02045-12001A（KC60730-1標準；KC60730-2-2標準）
CB：CN43597（IEC60730-1標準；IEC60730-2-9標準）；
CN43586（IEC60730-1標準；IEC60730-2-2標準）
zhuan li號：ZL200620126344.8
溫度規格
動作溫度：40~180℃±5℃,每5℃一檔，為一個溫度規格。
復位溫度：在25℃環境下，熱保護器在跳脫后，且未斷電的條件下不會自動復位，在斷電后并延時20-30秒后實現自動復位。

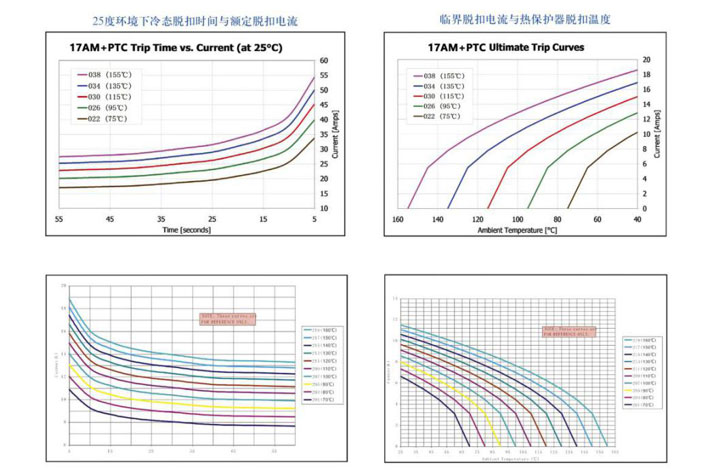

特性曲線
近似值僅用于選擇樣品進行認證試驗
這些曲線僅用于在為特定應用選擇保護器時提供指導。在選擇保護器時還應考慮其他一些因素，例如與熱源之間的距離和安裝方法。脫扣時間取決于端子配置和安裝條件。
